PROLOGY CMD-400

PROLOGY CMD-400 – FM/USB ресивер с Bluetooth^® и встроенным 8-канальным аудиопроцессором DSP, стандартного размера 1DIN, который обеспечивает прием радиостанций в диапазонах FM/УКВ/AM и воспроизведение аудиофайлов MP3, WAV, и FLAC форматов, записанных на USB-накопители, передачу звука с внешних источников через линейный аудиовход и беспроводной интерфейс Bluetooth. Поддерживается управление мобильным телефоном через интерфейс Bluetooth^® (ver. 5.1). Устройством можно управлять при помощи мобильного приложения Prology Audio, установленного на смартфон с операционной системой Android или iOS.

Максимальная выходная мощность 4 х 65 Вт (MOSFET), поддержка акустики 4 или 8 Ом.

---

---

ОСОБЕННОСТИ МОДЕЛИ PROLOGY CMD-400

• Встроенный 8-канальный аудиопроцессор DSP
• Управление и настройка с помощью приложения для Android или iOS
• Максимальная выходная мощность 4 х 65 Вт (MOSFET), поддержка акустики 4 и 8 Ом
• Эквалайзер 48 полос регулировки, настраиваемых вручную, 14 заводских настроек + пользовательская; возможность сохранять в памяти до 6 пресетов
• Крутизна среза до 48 дБ/октава
• Режимы двух- и трехполосного включения фронтальной акустики с регулировкой частот среза (две пары со встроенного MOSFET, остальные с внешнего усилителя)
• Настройка временных задержек для каждого из восьми каналов
• Тонкомпенсация Bass Boost (5 регулировок)
• Тонкомпенсация Loudness (2 регулировки)
• Высокоскоростной цифровой PLL тюнер FM/УКВ/AM диапазонов с памятью на 30 станций c поддержкой RDS EON
• Воспроизведение файлов в форматах MP3, WAV, а также в формате FLAC (Free Lossless Audio Codec), использующем сжатие аудиосигнала без потери качества звучания
• Фронтальный разъём для подключения USB-накопителей, поддержка носителей с объёмом до 256 ГБ
• Поддержка Bluetooth^® профилей: A2DP и AVRCP — воспроизведение музыки, управление воспроизведением; HFP, HSP — BT hands-free
• Bluetooth 5.1
• Пульт дистанционного управления
• Управление со штатных кнопок на руле (интерфейс SWC)
• Многоцветная трёхзонная настраиваемая подсветка передней панели автомагнитолы (Мультиколор)
• Многострочный сегментный дисплей
• Стандартный монтажный размер 1DIN
• Минимальная установочная глубина 105 мм
• Разъем ISO
• Сохраняет настройки при полном отключении питания (SWC/FW/Audio/Multicolor)

---

Дополнительные возможности для подключений и построения сложной звуковой системы в автомобиле:

• 6-канальный линейный RCA-аудиовыход для подключения внешних усилителей — с возможностью настройки среза во всем диапазоне (как сверху так и снизу)
• 2 выхода RCA для подключения сабвуфера — с возможностью настройки среза: снизу от 10 Гц (Subsonic), сверху до 800 Гц; доступен режим FLAT
• Линейный аудиовход AUX 3,5 мм mini-jack на передней панели
• Вход mini-jack 3,5 мм для подключения внешнего микрофона BT

---

Выпущено обновление ПО автомагнитолы - Ver 2.3.

Рекоммендуется для установки всем пользователям: стабилизация прошивки улучшающая отношение сигнал / шум.

---

Устройством можно управлять при помощи мобильного приложения Prology Audio, установленного на смартфон с операционной системой Android или iOS.

Приложение Prology Audio превращает ваш смартфон в инструмент для индивидуальной настройки звука и управления функциями автомагнитолы PROLOGY.

Посмотрите скриншоты из приложения PROLOGY AUDIO – широкие возможности звуковых настроек и управления: Смотреть

Приложение Prology Audio позволяет: регулировать громкость; управлять многополосным эквалайзером; выбирать источник аудиосигнала; настраивать цвет подсветки кнопок управления на передней панели автомагнитолы; поддерживать голосовое сопровождение от навигационных приложений, запущенных на смартфоне; отображать ID3 информацию о воспроизводимых треках.

Только в моделях автомагнитол Prology со встроенным DSP процессором* в приложении отображаются дополнительные функции настроек: для сабвуферных выходов (частота среза, порядок фильтра, фаза сигнала); для фронтальных выходов (частота среза, порядок фильтра, временные задержки для каждого канала); возможность сохранения до 3 персональных установок звучания.

МОБИЛЬНОЕ ПРИЛОЖЕНИЕ PROLOGY AUDIO ТЕПЕРЬ НА RUSTORE.

С апреля 2024 года приложение Prology Audio можно скачать только в отечественном магазине приложений RuStore по ссылке. В дальнейшем все обновления приложения Prology Audio для смартфонов на операционной системе Android будут выходить уже в этом магазине приложений.

Примечание:
* Функционал приложения зависит от модели автомагнитолы Prology. Поддержка приложения указывается в инструкции пользователя.

---

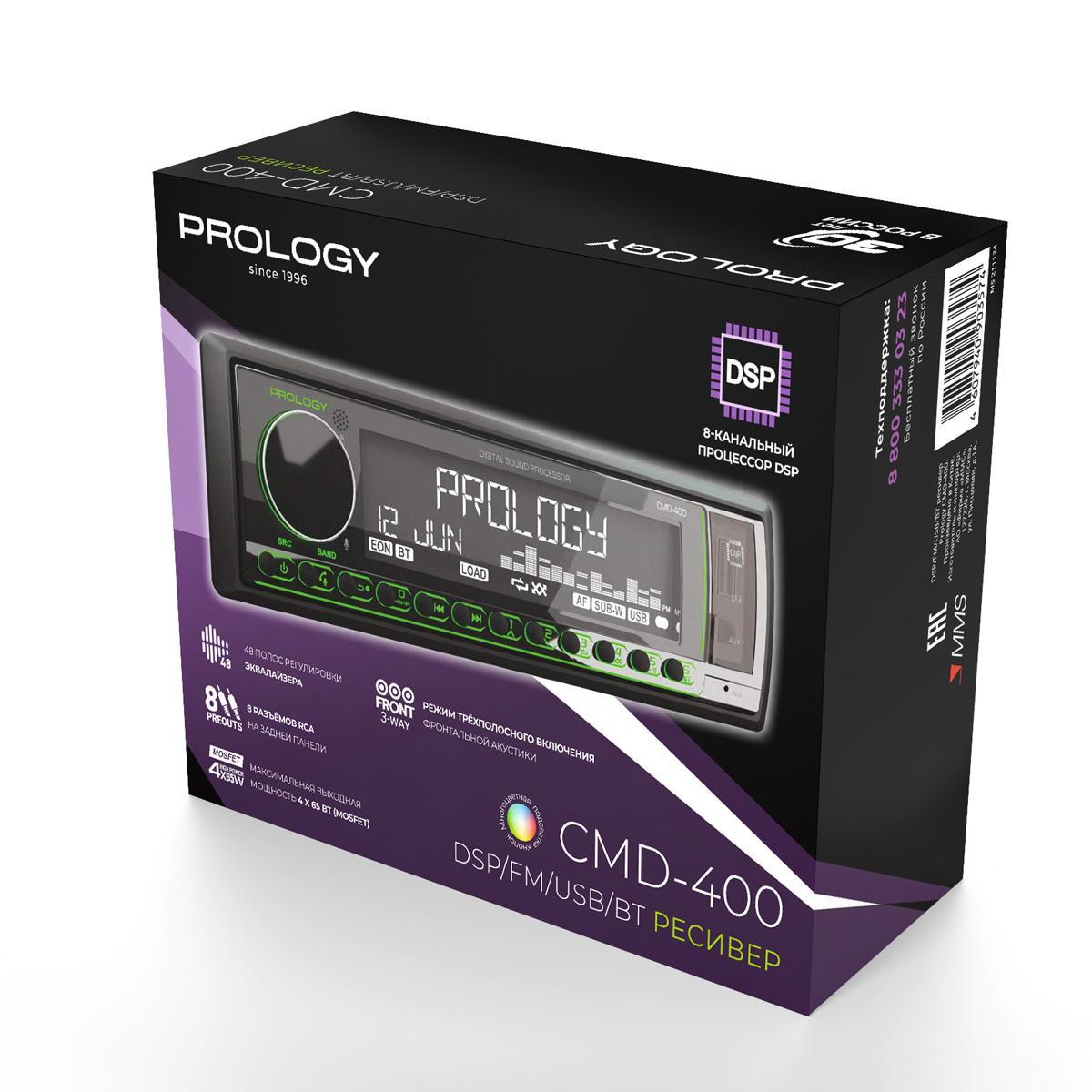

КОМПЛЕКТ ПОСТАВКИ PROLOGY CMD-400

• Устройство PROLOGY CMD-400;
• Соединительные кабели;
• Пульт дистанционного управления;
• Краткое руководство пользователя.

---

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PROLOGY CMD-400

Основные

• Напряжение питания — 12 В постоянного тока;
• Предельные значения напряжения питания — 11 – 14,4 В;
• Номинал встроенного предохранителя — 15 А;
• Полярность источника питания — Только системы с заземлением отрицательного полюса батареи;
• Максимальная выходная мощность — 4 x 65 Вт (MOSFET);
• Потребляемая мощность — 100 Вт;
• Рекомендуемое сопротивление динамиков — 4 – 8 Ом;
• Установочные размеры устройства (Ш x В x Г) — 178 x 50 x 105 мм;
• Цвета подсветки кнопок — Зеленый, синий, красный, жёлтый, голубой, фиолетовый, розовый, оранжевый, белый, режим авто, ручная настройка;
• Эквалайзер — 48 полос, настраиваемых вручную, 14 заводских настроек + пользовательская; возможность сохранять в память до 6 пресетов;
• Аудиопроцессор — встроенный процессор DSP;
• Диапазон рабочих температур — -20...+60 °С;
• Температура хранения — -30...+70 °С;
• Допустимая влажность при работе — 45...80 %;
• Допустимая влажность при хранении — 30...90 %;

FM-приемник

• Диапазон частот — 87,5 – 108 МГц; 65-74 МГц (УКВ);
• Полезная чувствительность (отн. с/ш - 30 дБ) — 12 дБ (мкВ);
• Искажения, не более — 1%;
• Диапазон воспроизводимых частот — 20 – 16000 Гц (-1 дБ);

USB

• Отношение сигнал-шум, не менее — 70 дБ;
• Искажения, не более — 1%;
• Диапазон воспроизводимых частот — 16 – 18000 Гц (-1 дБ);

Модуль Bluetooth

• Версия — 5.1;
• Максимальная дальность действия — 5 м;
• Поддерживаемые профили — HFP, HSP, A2DP, AVRCP;
• Диапазон воспроизводимых частот — 16 – 18000 Гц (-1 дБ).

---

Находится в категориях:

• Головные устройства

Prology CMD-400: теперь можно все!



Не ограничивайте себя в выборе конфигурации аудиосистемы! С Prology CMD-400 вы можете построить в автомобиле не только простую «классику» с фронтальными и тыловыми динамиками, но и более серьезную систему с поканальным 2-полосным фронтом, тылом и сабвуфером. Или даже с 3-полосным полностью поканальным фронтом и сабвуфером.

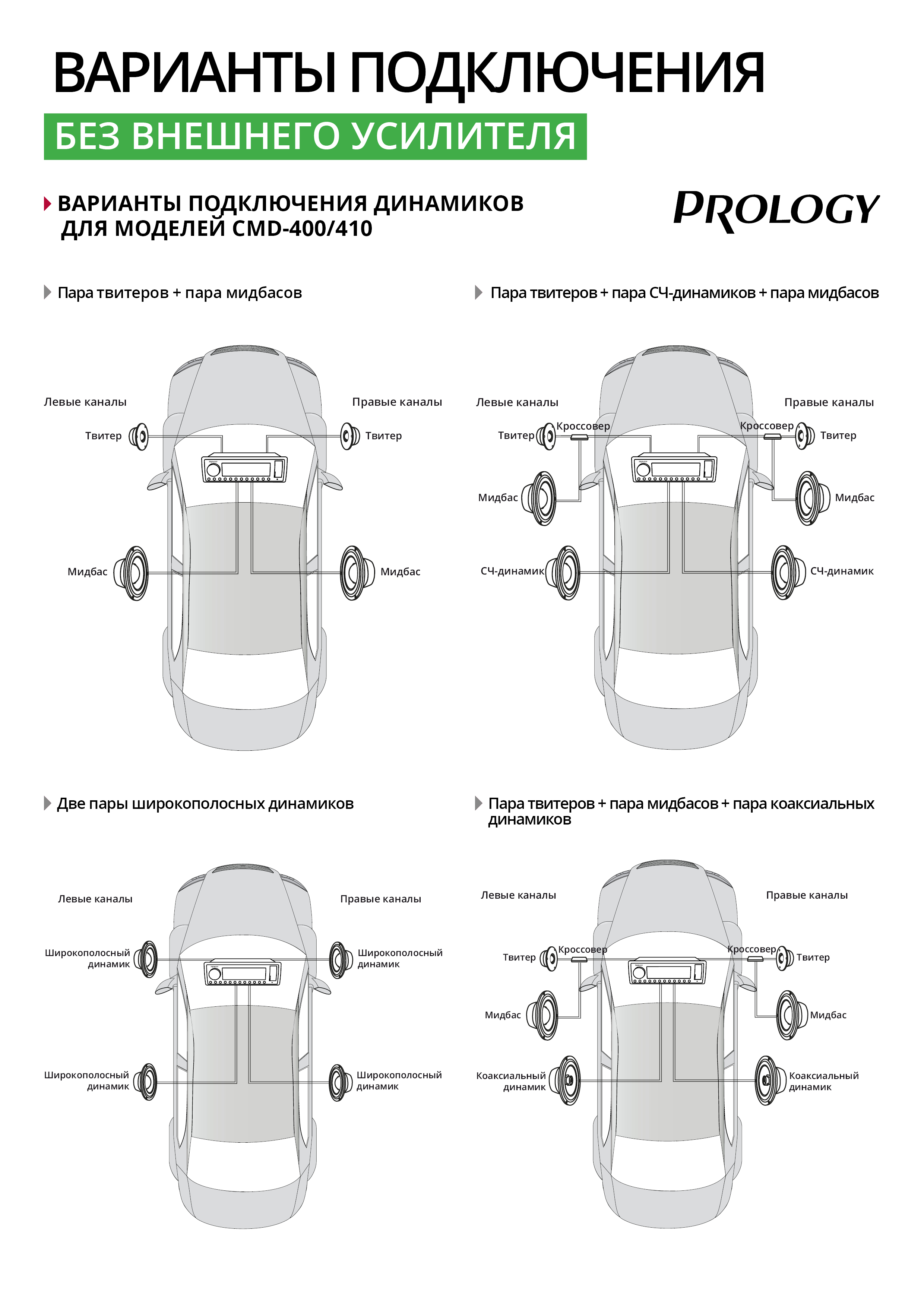

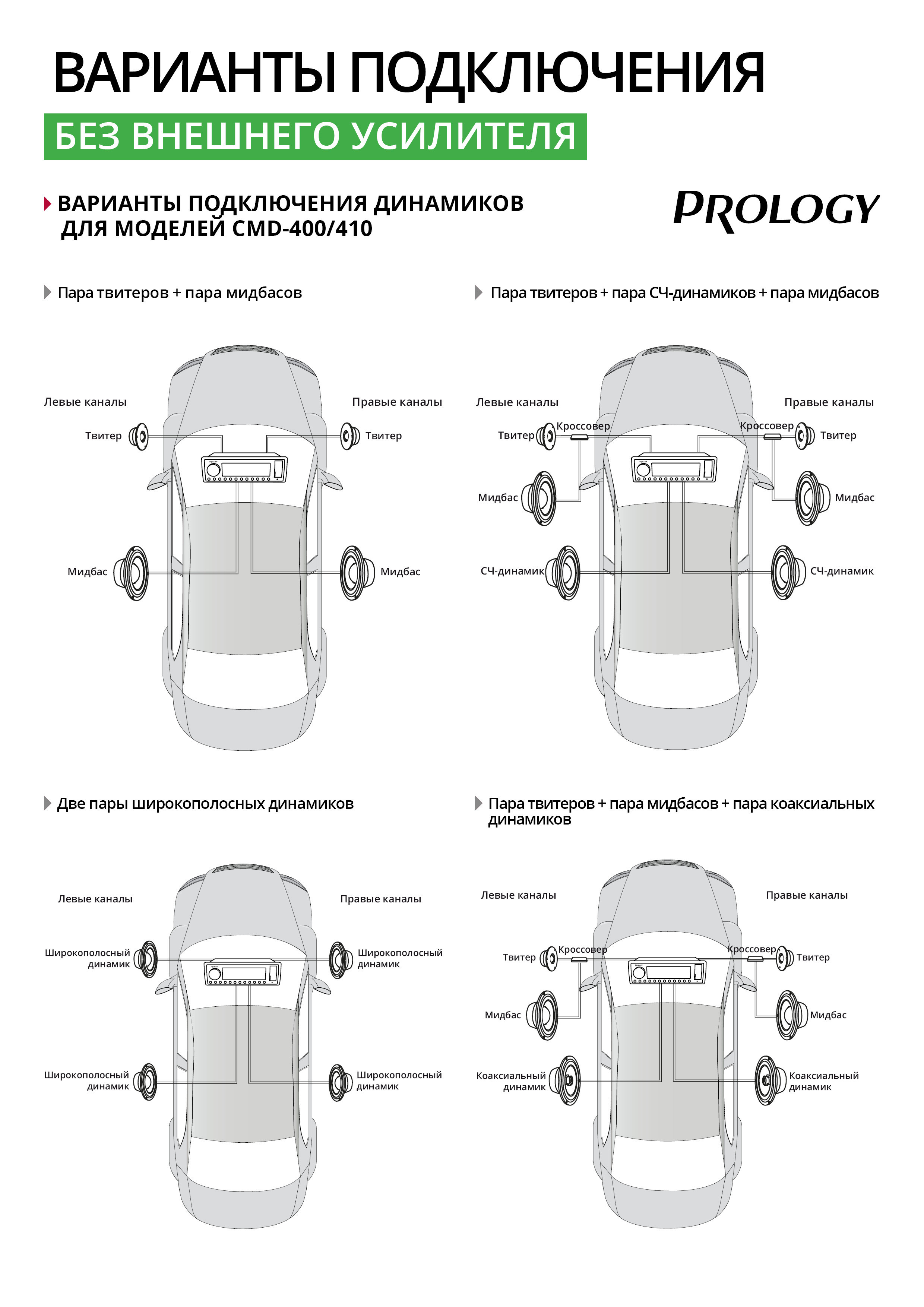

Выберите свой вариант подключения фронтальной акустики к Prology CMD-400



Простой традиционный вариант. Твитеры и мидбасовые динамики компонентной акустики подключаются через пассивные кроссоверы. Они делят частотный диапазон, отправляя на твитеры верхние частоты, а на мидбасовые динамики – нижние и средние.

Достоинство – в простоте, т. к. для подключения всех фронтальных динамиков требуется лишь одна пара каналов усиления.

Недостаток – пассивный кроссовер из комплекта акустических систем не учитывает особенности установки динамиков в конкретный автомобиль (их взаимное расположение, развороты, разницу в расстояниях до каждого динамика и т.п.).

Результат – простое и привычное подключение, но акустическая система может не раскрыть всю красоту звучания, на которую способна.

Продвинутое поканальное включение. При поканальном включении компонентной 2-полосной акустики, твитеры и мидбасовые динамики подключаются каждые к своим каналам внешнего или встроенного усилителя (а для 3-полосной – еще и среднечастотники).

Недостаток – для подключения передних динамиков требуется 2 или 3 пары каналов усиления (для 2- или 3-полосной акустики соответственно).

Достоинство – деление звукового диапазона на частотные полосы берет на себя встроенный аудиопроцессор Prology CMD-400, позволяя гибко настраивать согласование полос между собой с помощью частотных фильтров и задержек.

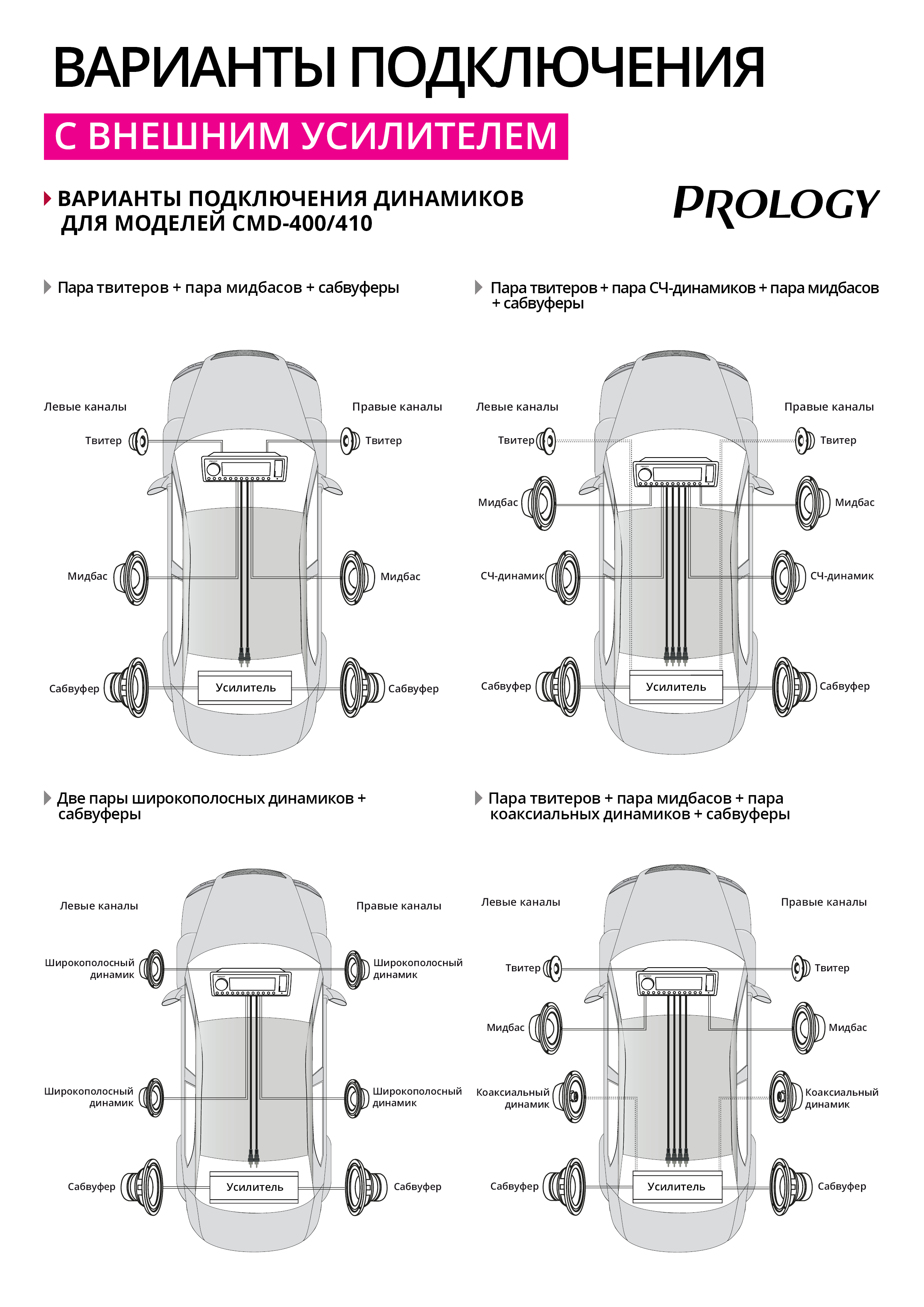

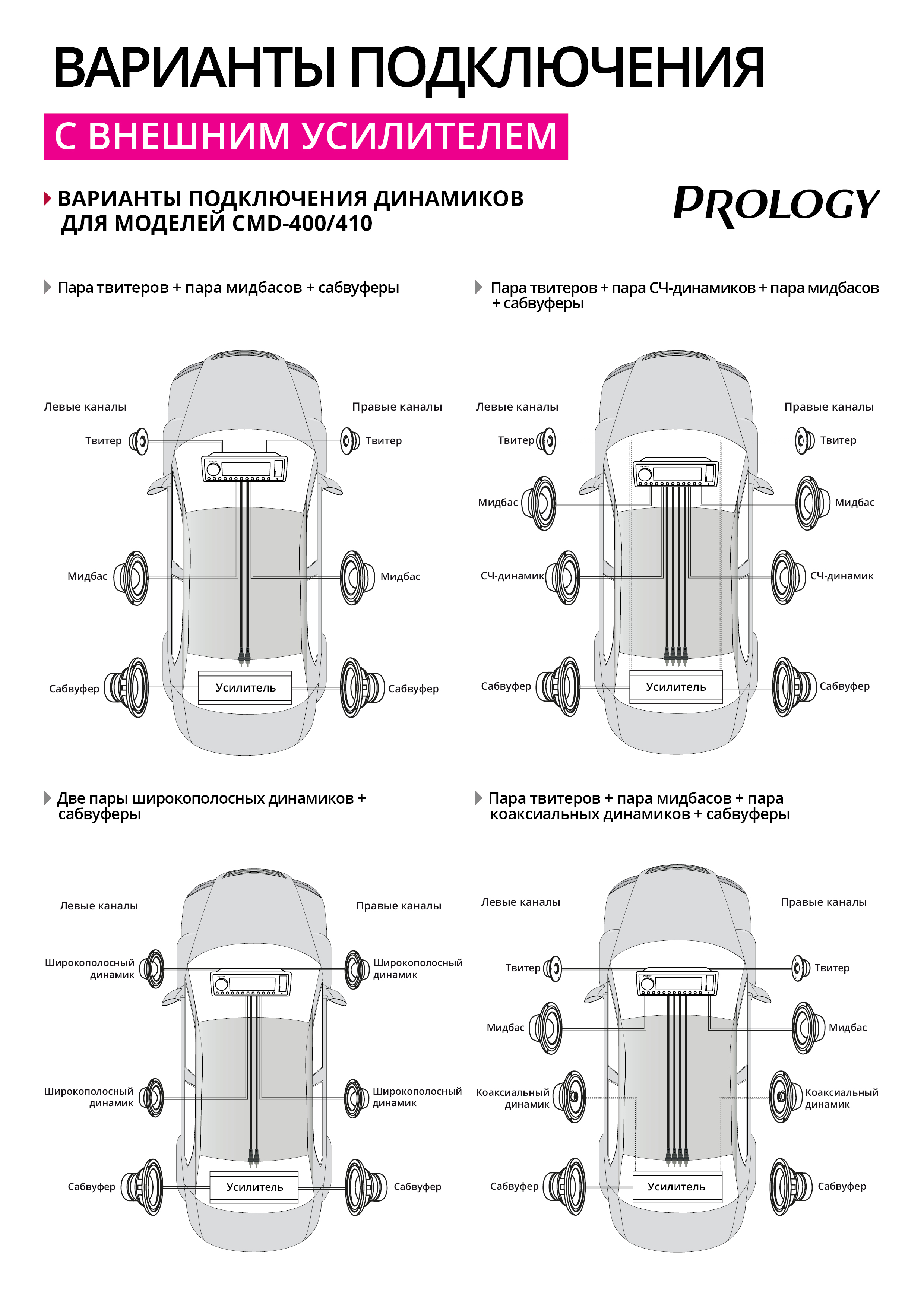

Используйте собственные каналы усиления Prology CMD-400 или подключайте внешние усилители.

Все 8 каналов встроенного аудиопроцессора имеют выходы в виде разъемов RCA, к которым можно подключить внешние усилители. Однако Prology CMD-400 содержит встроенный усилитель на одной из лучших микросхем АВ-класса с 12-вольтовым питанием – TDA7851 (его каналы соединены с выходами процессора 1/2 и 3/4).

Совет. Даже в продвинутых вариантах систем с «поканалкой» вы можете использовать собственные каналы усиления головного устройства. Например, для подключения твитеров, среднечастотников или (если они предусмотрены в системе) тыловых динамиков.

Что еще нужно знать о Prology CMD-400



• Специализированный чип аудиопроцессора Asahi Kasei – это не только надежность и точность настройки. В ходе обработки аудиосигнала он позволяет сохранить больше музыкальной информации, в отличие от более простых и дешевых чипов DSP. А это значит, что вы получаете более чистое и детальное звучание.
• Четыре пары линейных выходов на задней панели для подключения внешних усилителей и сабвуфера обеспечивают максимальную гибкость в построении аудиосистемы.
• Фирменное приложение Prology Audio для Android и iOS – это простая и удобная возможность настройки аудиопроцессора без подключения компьютера.

• Возможность подключения штатных кнопок на руле сделает управление аудиосистемой еще удобнее и безопаснее.
• Качественный цифровой радиотюнер порадует вас исключительно чистым приемом радиостанций в диапазоне FM.
• Поддержка USB-носителей объемом до 256 ГБ – хватит с запасом для коллекций музыки или аудиокниг.
• Музыка со смартфона через аудиосистему. Просто подключите смартфон по Bluetooth или AUX и слушайте музыку из любого музыкального приложения: Яндекс.Музыка, VKМузыка, ЗВУК и т.д.).
• Полное соответствие российскому законодательству. В модели Prology CMD-400 предусмотрен вход Mute и адаптация для подключения к системе ЭРА-ГЛОНАСС.
• Увеличенный экран – это не только удобство, но и безопасность. Крупная индикация легко читается и не заставляет отвлекаться от дороги.
• Многоцветная трехзонная подсветка кнопок и экрана – это возможность гармонично вписать головное устройство в дизайн интерьера любого автомобиля или создать собственное цветовое настроение.

---



От простой системы до сложной «поканалки». Недорого

Тест головного устройства Prology CMD-400 со встроенным 8-канальным аудиопроцессором



Ссылка на оригинал статьи на сайте carmus.ru

---

Кажется, совсем недавно понятие «недорогая автомобильная аудиосистема» означало лишь пару динамиков впереди, пару – сзади и, в лучшем случае, сабвуфер. А с нынешними ГУ можно что угодно – хоть поканальную 3-полоску с сабом замутить без особых затрат. Короче, давайте смотреть, что умеет совсем новая модель от Prology со встроенным процессором и аж четырьмя парами линейных выходов.

---

Ну и, к слову, сразу о цене. На момент теста Prology CMD-400 стоит всего 7990 рублей. Учитывая возможности, совсем недорого.



Первое знакомство, конструктивные особенности

Первые впечатления приятные – матовое покрытие передней панели в титановом цвете выглядит намного приятней привычного голого пластика. Особенно в сочетании с глянцем экрана и слегка тонированной шторки, прикрывающей разъёмы USB и AUX.

ИК-пульт идёт в комплекте. Без лишних затей, но не карточный, а с нормальными кнопками.

Разъёмы ISO, по сложившейся в последние годы традиции, размещены прямо на корпусе. Если что, ответные «хвосты» вложены в комплект – отдельно докупать не придётся.

Примечательный момент. В разъёме ISO на головном устройстве есть не только питание и выходы встроенного усилителя. В него заведено управление со штатных кнопок на руле (резистивная система, в «хвосте» это два коричневых провода), провод Mute для подключения к системе Эра-Глонасс (требование законодательства, не все соблюдают) и провод Illumination для управления яркостью подсветки (тоже не все его предусматривают).

Идём дальше. Рядом с четырьмя парами RCA есть разъём для внешнего микрофона Hands Free, но самого микрофона в комплекте нет – при необходимости нужно будет докупить отдельно. По умолчанию используется микрофон, встроенный в переднюю панель.

Включаю аппарат. Экран – символьный, сегментный – практически «классика жанра». Но зато крупный, что применительно к автомобилю можно считать плюсом.

Цвет подсветки задаётся аж по трём зонам. Настраивается – как фантазия подскажет: можно устроить разноцветье, а можно подогнать под штатную подсветку и точно вписать в стиль салона. Всё в ваших руках.

Сразу поделюсь общими впечатлениями об эргономике. Все кнопки скомпонованы в один ряд. Возможно, отдельные кнопки переключения треков и смены источников были бы удобней, хотя, полагаю, это дело привычки.

Нажатие кнопок происходит без щелчков, но с некоторым усилием. Это ни хорошо, ни плохо, каждый предпочитает что-то своё. В принципе, можно рассматривать как страховку от случайных задеваний.

Сдвижная шторка открывается с мягким подпружиниванием (а не как у некоторых, с пластиковым скрипом). Мелочь, а приятно.

Энкодер вращается с мягкими фиксируемыми положениями – это хорошо. Лёгкий осевой люфт есть, но, по большому счёту, он есть почти у всех, и общее впечатление особо не портит. Разве что высоту энкодера можно было бы сделать чуть побольше, но это так, скорее, пожелание.



Что умеет?

Тут всё ожидаемо – три базовых источника современных головных устройств – радио, USB и Bluetooth. Да, и ещё AUX, хотя сейчас он уже не столь актуален.

Читаются флешки, отформатированные в FAT32 и объёмом до 256 ГБ. Поддерживаются все базовые форматы, включая FLAC с разрешением вплоть до 24 бит/48 кГц.

Передача по Bluetooth Audio кодируется SBC. Это база, а «хайрезов» тут всё равно никто не ждал. Нормально.

А вот радиотюнер отмечу особо: как оказалось, он здесь вполне удачный. По крайней мере, в предоставленном на тест экземпляре он показал хорошую чувствительность, неплохо держит сигнал, звук чистый. Зачёт.

AUX без перегрузок принимает сигнал с амплитудой до 1,3 В (это примерно 0,9 В среднеквадратического, т. е. RMS). Для большинства смартфонов и портативных плееров достаточно.



Что внутри?

На самом чипе DSP маркировка сошлифована, но по неофициальной информации производитель использует Asahi Kasei. Утверждать не буду, в конце концов, важнее результат.



На линейных выходах замечены операционники JRC4558. Любители твика могут поиграться.

А вот микросхема собственного усилителя приятно удивила: ожидал встретить что-нибудь простое, но оказалась весьма неплохая TDA7851L. Так что если будете строить систему посложнее, с поканалкой и всем таким прочим, то собственное усиление тоже можно иметь ввиду.

Как управляется и настраивается?

По этой части всё привычно. На коробке и в инструкции есть QR-коды со ссылками на RuStore (для Android-смартфонов) и AppStore (для iPhone). Текущая версия приложения на момент теста – 5.0.30.

Скачиваем, запускаем, соединяемся по Bluetooth. Первым делом, проверил управление воспроизведением с USB. Жаль, в новой версии приложения полазить по списку треков на USB снова не получится – в этом смысле всё как у прежних версий. Управление тюнером – без вопросов.

Полезная фича для тех, кто пользуется навигашкой. Если запускать её не отдельно, а сначала запустить приложение Prology, нажать кнопку GPS, и запустить навигационное приложение уже отсюда, то подсказки будут идти через аудиосистему, даже если у вас играет радио или музыка с флешки. Удобно.

Теперь настройки. Частенько бывает, что они разделены – часть функций настраивается с самого аппарата, а часть – из приложения. В этой модели из приложения настраивается вообще всё. Удобно.

Звуковые настройки

Кроссоверные фильтры здесь настраиваются попарно. Правда, в текущей версии приложения обозначения каналов немного сбивают с толку, но, возможно, в дальнейшем это изменится.

При полностью отключенных фильтрах все каналы, включая сабвуферный, имеют одинаковую АЧХ. Специально этот момент проверил, т. к. встречались ГУ, в которых сабовый канал ограничивался сверху по частоте, даже будучи «распущенным» в настройках в полную полосу. Здесь такого ограничения нет.

Теперь о том, как можно настроить частотные фильтры. В основных трёх парах каналов – полная свобода: ФВЧ и ФНЧ настраиваются как душе угодно от 20 Гц до 12,5 кГц.

Сабвуферная пара в этом смысле чуть отличается, в ней можно подрезать сигнал снизу от 10 до 100 Гц (ФВЧ), а сверху – от 30 до 800 Гц (ФНЧ). Получается, использовать эти каналы можно не только как сабвуферные.

Крутизну фильтров можно выбрать вплоть до 48 дБ/октава и, что уж совсем непривычно для DSP в головном устройстве – это возможность выбрать тип каждого фильтра – Баттерворт, Бессель, Линквиц-Райли (условно, разные формы АЧХ – с плавным или более резким переходом от плоского участка к наклонному.

Проверил, насколько выставленные параметры совпадают с тем, что получается реально на выходах. Никаких «разбродов и шатаний» не замечено, зачёт:

Эквалайзер – общий на все выходные каналы, причём аж 48-полосный. Не могу предположить, когда такое количество может понадобиться, ну да ладно, пусть будет. Больше того, он даже не обычный графический (т. е. в котором ширина каждой полосы регулирования фиксирована), а самый настоящий параметрик – с возможностью менять ширину каждой полосы (параметр Q).

Работу тоже проверил, вопросов не возникло:

Режим ПРО. По умолчанию программа управляет кроссоверными фильтрами и эквалайзером раздельно, но если в разделе аудионастроек включить «Режим ПРО», то они объединяются в одном окне. Дело вкуса, но последний показался как-то нагляднее, настраивать удобней:

Задержки. Максимально задержать сигнал в каждом канале можно до 25 мс (эквивалентно «отодвиганию» подключенного к соответствующему каналу динамика на 8,5 метров).

Шаг – 0,1 мс (около 3 см), это больше, чем можно встретить в отдельных процессорах (обычно 0,01 или 0,02 мс), но, по большому счёту, для систем этой ценовой категории вполне достаточно.

К слову, момент, который может оказаться важным. Задержки в сабвуферной паре каналов тоже можно выставлять раздельно. Это значит, что вы можете побаловаться со стереосабом или, учитывая диапазоны настройки кроссоверных фильтров, использовать эти каналы как-то иначе (например, как мидбасовые).

Усиление НЧ. Это отдельная фича, независимая от эквалайзера. Можно использовать, чтобы поддать басу, не трогая многополосный эквалайзер. Задаётся в разделе меню «Усиление»:

Всего 5 уровней «форсирования» низов, снял реальные АЧХ на выходах:

Тонкомпенсация. Включается здесь же, можно выбрать два уровня коррекции сигнала в зависимости от громкости. Штука полезная, позволяет не терять в разборчивости на низах и верхах, если слушать музыку не слишком громко. При включении самой сильной коррекции на выходах получаются следующие АЧХ:

Баланс и фейдер. Это стандартные функции, которые достались в наследство от простых головных устройств без процессора. Вряд ли этот раздел будет востребован в развитых поканальных системах, но если ГУ куплено «на вырост» и пока работает в простой системе без внешних усилителей, то может пригодиться.

Уровни сигнала на линейных выходах. Для корректности отключаю тонкомпенсацию и функцию «Усиление НЧ», выставляю эквалайзер «в нули». Громкость – в максимальные 62 единицы.

На флешку записал аудиофайл с синусом 1 кГц с уровнем 0 дБ («цифровой» максимум), его же воспроизводил с телефона по Bluetooth, а на AUX подавал максимально возможный сигнал, который ГУ принимает без искажений (в данном случае – с амплитудой 1,3 В):

Во-первых, искажений на линейных выходах не наблюдается даже при максимальной громкости 62 единицы (напомню, эквалайзер и «улучшайзеры» – в нулях). Это хорошо.

Во-вторых, как видите, источники сбалансированы между собой по уровню, во всех вариантах максимальная амплитуда на выходах составляет около 4,5 В – это примерно 3,2 В RMS (среднеквадратическое значение). С небольшими оговорками выходы можно назвать 4-вольтовыми.



Коротко по делу. Для каких задач выбирать?

Чем дальше, тем больше меняются приоритеты. Раньше под «процессорными ГУ» понимались в первую очередь именно головные устройства, просто с довеском в виде процессора. А сейчас это первым делом процессоры, просто выполненные в формате головного устройства.

Конечно, пока они не конкурируют с отдельными DSP по вычислительным мощностям, но по функциональности, как видите, постепенно приближаются. Из принципиальных отличий – регулировка кроссоверных фильтров не в каждом канале отдельно, а только в парах каналов, ну и эквалайзер – один на все каналы. В остальном же возможностей – даже с запасом для большинства применений в своей ценовой нише.

Как итог, Prology CMD-400 – аппарат с редкой универсальностью. Хотите – стройте простенькую шаблонную систему, как это делалось много лет назад. А хотите – продвинутую с 2-полосным фронтом, тылом и сабом. Или даже с 3-полосным фронтом и сабом. Легко и не напрягаясь. Причём можно полностью с внешними усилителями, а можно для части каналов использовать собственное усиление головного устройства – опять же на ваш выбор.

• Стильное исполнение передней панели в матовом «титановом» цвете
• 8 каналов встроенного аудиопроцессора
• Почти полное отсутствие ограничений для кроссоверных фильтров
• Возможность разрулить почти любую конфигурацию аудиосистемы
• Настройка абсолютно всех функций ГУ из приложения
• Чувствительный радиотюнер с хорошим приёмом радиостанций
• В комплекте нет внешнего микрофона
• Расположение всех кнопок панели в один ряд требует привыкания

  ---



Обновление ПО 2.3DSP Prology CMD-400 (1733299371117_cmd-400-2-3dsp.zip)
Скачать (размер ~5.79 Мб)

Перед обновлением устройства внимательно прочитайте инструкцию!

• Версия прошивки: 2.3DSP.
• Улучшено отношение сигнал шум в различных режимах работы устройства.
• Улучшен алгоритм работы Bluetooth.

Инструкция пользователя PROLOGY CMD-400 Инструкция пользователя PROLOGY CMD-400
Скачать (размер ~2.75 Мб)

Сертификат соответствия EAC (2024) Сертификат соответствия EAC (2024)
Скачать (размер ~1.07 Мб)
