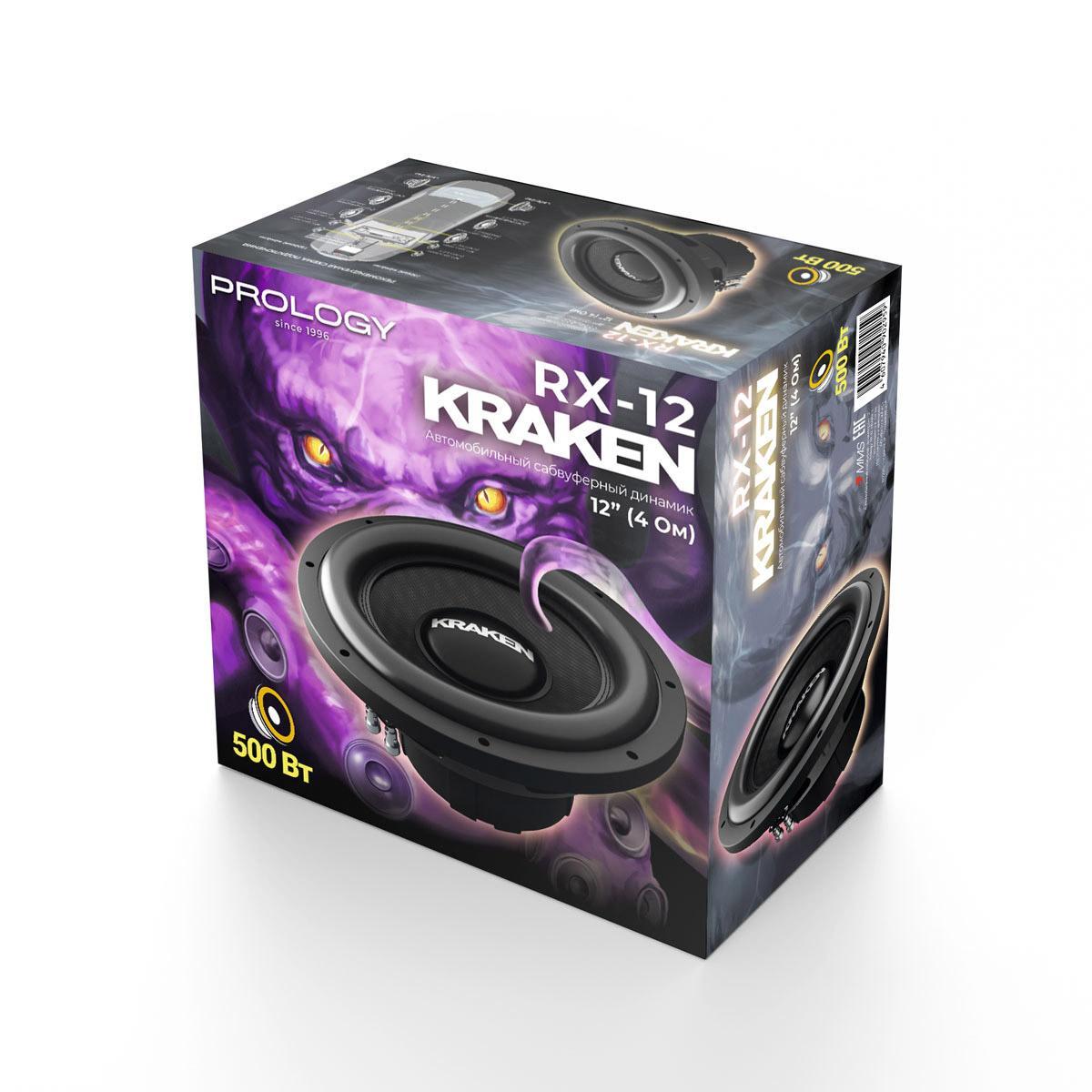

PROLOGY RX-12 KRAKEN автомобильный сабвуферный динамик

PROLOGY RX-12 KRAKEN — автомобильный сабвуферный динамик 300 мм (12").

Сабвуферные динамики KRAKEN — простое и доступное решение сложного басового вопроса!

Новые сабвуферы серии KRAKEN ориентированы на работу с усилителями умеренной мощности и показывают высокую отдачу в системах с ограниченным бюджетом. Идеальное низкочастотное дополнение для любых систем, в т.ч. и построенных на головных устройствах повышенной мощности и акустике одноименных серий.

Модели для любых задач и конфигураций. В своей системе Вы можете использовать басовый потенциал сабвуферов KRAKEN на все 100%!

В серии KRAKEN — сабвуферы трех калибров: 8 дюймов — для компактных решений, 10 дюймов – универсальное решение «на каждый день» с сохранением умеренных объемов корпуса и 12 дюймов — когда важно количество баса. Сабвуферные динамики серии KRAKEN оснащаются одинарными звуковыми катушками с импедансом 4 Ом. Использование таких сабвуферов это оптимальный выбор для вариантов построения автомобильных аудиосистем с подключением низкочастотного звена к моноблокам начального уровня (выдающим номинал мощности в 150–400 Вт на 4 Ом) или с обычными усилителями при объединении двух каналов в мостовое включение.

Технологии

Жесткая корзина без резонансов. Большинство стальных штампованных корзин слишком звонкие, и это сказывается на качестве баса (микровибрации магнитной системы дают паразитное «дрожание» звуковых катушек в магнитном зазоре). Для сабвуферов PROLOGY были выбраны корзины из толстой стали с завальцовками краев окон, подштамповками и антирезонансным порошковым покрытием, что в совокупности создало эффект дополнительного демпфирования (отсутствия звонкости), нетипичного для такого рода корзин.
Диффузоры из непрессованного целлюлозного композита. Проверенное временем и прекрасно себя зарекомендовавшее решение, позволяющее получить жесткую конструкцию подвижной системы без увеличения ее веса (а значит, с сохранением должной отдачи). Отсутствие внутренних резонансов материала (хорошее демпфирование) — гарантия чистого, неокрашенного баса без лишних призвуков.
Звуковые катушки 2 дюйма. Идеальный калибр для сабвуферов, оптимизированных для работы с усилителями умеренной мощности. Позволяет сохранить компактность магнитной системы и одновременно с этим получить достаточную плотность магнитного потока в магнитном зазоре для отличной контролируемости сабвуфера усилителем.
Увеличенный механический ход диффузора. Проточки в торцах магнитных систем решают распространенную проблему большинства сабвуферов начального ценового сегмента — стук звуковых катушек при значительном увеличении хода диффузора. Сабвуферы KRAKEN лишены этого недостатка, в них ход диффузора определяется исключительно геометрией звуковых катушек и механическими свойствами центрирующих шайб.

Технические характеристики PROLOGY RX-12 KRAKEN:

Тип: сабвуферный динамик
Вид сабвуфера: пассивный
Корпус сабвуфера: без корпуса
Чувствительность, дБ: 88
Сопротивление, Ом: 4
Мощность (RMS), Вт: 300
Максимальная мощность, Вт: 500
Частотный диапазон, Гц: 35–1500
Диаметр динамика, мм: 300 (12")
Материал диффузора: бумага с покрытием
Подвес НЧ-динамика: износостойкий каучук
Диаметр звуковой катушки, мм: 51
Корзина НЧ-динамика: стальная штампованная
Магнитная система: ферритовая
Монтажная глубина, мм: 140
Диаметр монтажного отверстия, мм: 275

Параметры Тиля-Смолла

Сопротивление постоянному току (Re), Ом:3,6
Гибкость подвижной системы (Cms), м/Н: 110,58
Резонансная частота (Fs), Гц: 40
Эффективная площадь диффузора (Sd), м²: 49
Механическая добротность (Qms): 3,73
Электрическая добротность (Qes): 0,69
Полная добротность (Qts): 0,58
Эквивалентный объем (Vas), л: 37,8
Коэффициент электромеханической связи (BL), (Тл*м): 13,7
Масса подвижной системы (Mms), г: 143,5

Сравнительная таблица Активных сабвуферов и сабвуферных динамиков PROLOGY

Посмотреть/Скачать PDF

Таблица с рекомендованными объёмами корпусов для сабвуферных динамиков PROLOGY

Посмотреть/Скачать PDF

Тип сабвуфера:	Пассивный, бескорпусной сабвуферный динамик
Типоразмер (Диаметр), мм / дюймы:	300 / 12"
Мощность Max (Пиковая), Вт:	500
Мощность RMS (Номинальная), Вт:	300
Импеданс (Impendance), Ом:	4
Диапазон воспроизводимых частот (Freq. Response), Гц:	35 - 1500
Материал магнита НЧ-динамика:	Феррит
Диаметр катушки НЧ-динамика, мм:	51
Материал мембраны диффузора НЧ-динамика:	Бумага с покрытием
Материал подвеса динамика (Surround):	Износостойкий каучук
Материал корзины НЧ-динамика:	Стальная штампованная
FS (резонансная частота), Гц:	40
Qms (Механическая добротность):	3,73
Qes (Электрическая добротность):	0,69
Qts (Общая добротность):	0,58
Vas (Эквивалентный объем), л:	37,8
SPL (Чувствительность / Sensitivity / Efficiency) (SPL 2.83 Vrms) / (SPL 1W/1m) , дБ:	88
Re (Номинальное сопротивление), Ом:	3,6
Cms (гибкость подвеса), m/N:	110,58
BL (Коэффициент электромеханической связи), Тлм:	13,7
Mms (Масса подвижной системы), гр:	143,5
Установочная глубина, мм:	140
Установочный диаметр, мм:	275
Тип клемм динамика:	Лопатки
Производитель:	PROLOGY (Россия)
Серия:	KRAKEN Series
Находится в категориях:	Сабвуферы

Большой тест сабвуферов Prology серий Kraken и Poseidon калибров 8, 10 и 12 дюймов

Ссылка на оригинал статьи на сайте carmus.ru

Этот тест назревал давно – сразу шесть сабвуферов «морских» серий Prology Kraken и Poseidon. Недорогие модели, причём Poseidon задумывались для работы не только с обычными усилителями, но и с одноимёнными головными устройствами со встроенными усилителями повышенной мощности (т. е. вообще без отдельных усилителей). В общем, повод посмотреть, что они умеют, как их готовить, и в итоге в какие системы их логично выбирать.

Итак, на детальном разборе две серии, в каждой из которых по 3 модели калибрами 8, 10 и 12 дюймов. Всего 6 сабов. Динамики построены на единой базе, разница между сериями – в конфигурациях звуковых катушек.

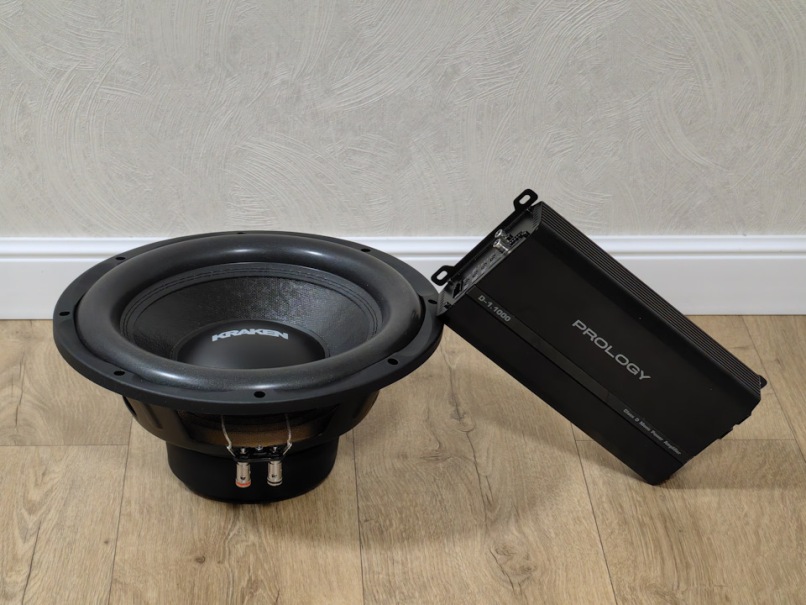

Серия Kraken (модельный индекс RX) – это 4-омные сабы, поэтому их лучше использовать с недорогими басовыми моноблоками или 2-канальными усилителями в мостовом включении.

Сабы Poseidon (модельный индекс PS) – с двойными катушками 4+4 Ом. Их тоже можно использовать с моноблоками (при параллельном включении получается 2 Ом), отдельными 2-канальниками (тут уже лучше последовательное 8-омное включение катушек в мост или каждую катушку на свой канал) или как раз с головными устройствами Poseidon (у этих мостового включения не предусмотрено, так что только с подключением каждого канала на свою катушку).

ПЕРВОЕ ЗНАКОМСТВО, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Конструктивно сабвуферы обеих серий одинаковы, с лицевой стороны разница сводится лишь к логотипам на колпачках.

Если сопоставить сабы Kraken и Poseidon в одинаковых калибрах, то моторы у них тоже одинаковых размеров. Да и вообще, внешние отличия сводятся лишь к количеству клеммных терминалов на корзине (у однообмоточных Kraken – одна пара клемм, у двухобмоточных Poseidon – две пары).

Но вот у каждого калибра – свой размер мотора, и это правильно. Такой подход позволяет сохранить общую концепцию всех сабов в плане подбора акустического оформления.

Комплектующие – проверенные временем, тут останавливаться нет необходимости. Для 12-дюймовых моделей стык подвесов и диффузоров дополнительно прошит.

Моторы самых младших 8-дюймовых RX-8 и PS-8 построены на 1,5-дюймовых (38 мм) звуковых катушках.

Более крупные 10-дюймовые RX-10 и PS-10 и 12-дюймовые RX-12 и PS-12 построены на 2-дюймовых (50 мм) катушках.

ИЗМЕРЕНИЕ ПАРАМЕТРОВ И АНАЛИЗ РАБОТЫ

Измерения проводил после разминки динамиков (небольшой «мануальный массаж» центрирующих шайб с последующей «доразминкой» каждого динамика синусом в течение несколько часов). Как показывает практика, этого в большинстве случаев достаточно, чтобы механические свойства подвесов стабилизировались.

В каждом описании – приличный список параметров, вполне достаточный для расчётов корпуса. Фактические попадают в них не то чтобы совсем «в десяточку», но концепция сохранена, так что придираться не стану.

Из общего – далеко не самые тяжёлые подвижки плюс относительно мягкие подвесы (все динамики оказались даже немного мягче заявленного), которые не дали сабам превратиться в «легковесов» – резонансные частоты не взлетели вверх и остались достаточно низкими. В циферках это выглядит следующим образом:

Заявленные/фактические параметры Prology RX-8:

Fs (собственная резонансная частота) – 52 Гц / 49 Гц
Vas (эквивалентный объем) – 11,7 л / 12,4 л
Qms (механическая добротность) – 3,90 / 8,13
Qes (электрическая добротность) – 0,66 / 0,74
Qts (полная добротность) – 0,57 / 0,68
Mms (эффективная масса подвижной системы) – 49 г / 57 г
BL (коэффициент электромеханической связи) – 9,3 Тл м / 9,6 Тл м
Re (сопротивление постоянному току) – 3,6 Ом / 3,8 Ом
dBspl (опорная чувствительность, 1 м, 1 Вт) – 86,0 дБ / 84,8 дБ

Заявленные/фактические параметры Prology RX-10:

Fs (собственная резонансная частота) – 45 Гц / 37 Гц
Vas (эквивалентный объем) – 20 л / 24 л
Qms (механическая добротность) – 3,73 / 7,73
Qes (электрическая добротность) – 0,68 / 0,85
Qts (полная добротность) – 0,58 / 0,77
Mms (эффективная масса подвижной системы) – 96 г / 106 г
BL (коэффициент электромеханической связи) – 12,0 Тл м / 10,2 Тл м
Re (сопротивление постоянному току) – 3,6 Ом / 3,6 Ом
dBspl (опорная чувствительность, 1 м, 1 Вт) – 86,0 дБ / 84,0 дБ

Заявленные/фактические параметры Prology RX-12:

Fs (собственная резонансная частота) – 40 Гц / 36 Гц
Vas (эквивалентный объем) – 38 л / 50 л
Qms (механическая добротность) – 3,73 / 6,83
Qes (электрическая добротность) – 0,69 / 0,70
Qts (полная добротность) – 0,58 / 0,63
Mms (эффективная масса подвижной системы) – 143 г / 123 г
BL (коэффициент электромеханической связи) – 13,7 Тл м / 12,2 Тл м
Re (сопротивление постоянному току) – 3,6 Ом / 3,6 Ом
dBspl (опорная чувствительность, 1 м, 1 Вт) – 88,0 дБ / 87,6 дБ

Заявленные/фактические параметры Prology PS-8:

Fs (собственная резонансная частота) – 53 Гц / 51 Гц
Vas (эквивалентный объем) – 9,3 л / 11,4 л
Qms (механическая добротность) – 3,40 / 6,95
Qes (электрическая добротность) – 0,78 / 0,74
Qts (полная добротность) – 0,64 / 0,67
Mms (эффективная масса подвижной системы) – 58 г / 54 г
BL (коэффициент электромеханической связи) – 6,7 Тл м* / 13,2 Тл м**
Re (сопротивление постоянному току) – 2 х 3,1 Ом / 2 х 3,7 Ом
dBspl (опорная чувствительность, 1 м, 1 Вт) – 86,0 дБ / 85,4 дБ

Заявленные/фактические параметры Prology PS-10:

Fs (собственная резонансная частота) – 44 Гц / 37 Гц
Vas (эквивалентный объем) – 18 л / 24 л
Qms (механическая добротность) – 3,00 / 6,58
Qes (электрическая добротность) – 0,73 / 0,92
Qts (полная добротность) – 0,59 / 0,81
Mms (эффективная масса подвижной системы) – 110 г / 101 г
BL (коэффициент электромеханической связи) – 8,2 Тл м* / 12,5 Тл м**
Re (сопротивление постоянному току) – 2 х 3,2 Ом / 2 х 3,3 Ом
dBspl (опорная чувствительность, 1 м, 1 Вт) – 86,0 дБ / 84,1 дБ

Заявленные/фактические параметры Prology PS-12:

Fs (собственная резонансная частота) – 39 Гц / 35 Гц
Vas (эквивалентный объем) – 55 л / 56 л
Qms (механическая добротность) – 3,05 / 5,97
Qes (электрическая добротность) – 0,73 / 0,77
Qts (полная добротность) – 0,59 / 0,66
Mms (эффективная масса подвижной системы) – 104 г / 117 г
BL (коэффициент электромеханической связи) – 7,5 Тл м* / 15,1 Тл м**
Re (сопротивление постоянному току) – 2 х 3,2 Ом / 2 х 3,3 Ом
dBspl (опорная чувствительность, 1 м, 1 Вт) – 88,0 дБ / 87,3 дБ

* – условия измерений не указаны
** – при последовательном включении катушек

Теперь немного анализа работы динамиков. Чтобы не растягивать портянки из графиков, скомпоновал их в две группы. Первая – фазовые характеристики излучения (микрофон – в ближнем поле, не более пары сантиметров от диффузора).

Небольшое пояснение. Если АЧХ показывают неравномерности амплитуды излучаемого сигнала на разных частотах, то ФЧХ – наличие набегов и отставаний одних частотных составляющих в излучаемом сигнале относительно других. Проще говоря, на каких частотах в диффузорах или подвесах возникают резонансы.

Ничего криминального по этой части не обнаружено – пластиковые колпаки чутка проявляют себя, но откровенно не звенят, диффузоры не ломает, центрирующие шайбы в нужном нам диапазоне отдачу не съедают. Короче, здесь всё нормально:

Вторая группа графиков – собственные искажения, только на этот раз – гармонические. Характеристики снимались на уровне громкости, при котором максимальный размах диффузоров с понижением частоты превышал 1,5 см, чтобы уж наверняка обнаружить нелинейности моторов.

Расклад получился логичный: характеристики искажений адекватны калибрам сабов. Несколько выводов для каждого из них.

Калибр 8 дюймов уверенней всего чувствует себя на среднем басе. А вот инфрабас даётся им сложней (ну в самом деле, 8 дюймов выбирают для плотного «мяса», а не для «ветров»), и это лучше учесть уже на этапе выбора оформления. Ставить динамики Free Air не нужно, им необходим воздушный подпор, который будет удерживать диффузор от превышения хода.

Калибр 10 дюймов ведёт себя немного посмелее, но и эти сабы распускать Free Air я бы не стал. По характеру баса похожи на 8 дюймов, но за счёт более крупного калибра позволяют пошалить посильней.

Калибр 12 дюймов в этом смысле чуть иной. Динамики увереннее забираются вниз, не позволяя себе роста искажений. Поэтому если в приоритете именно глубина баса, RX-12 и PS-12 подойдут для этого лучше других (если не зажать неправильным корпусом, конечно).

РАСЧЁТ АКУСТИЧЕСКОГО ОФОРМЛЕНИЯ

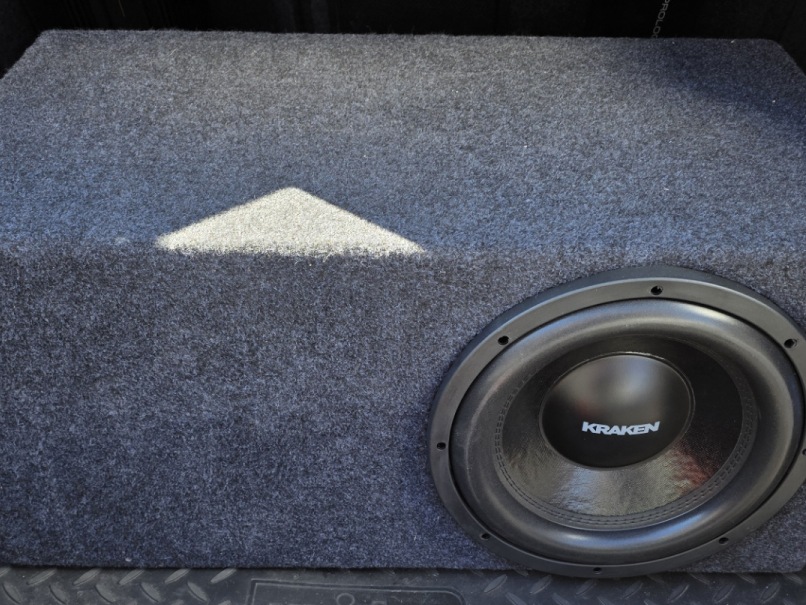

За основу для расчётов корпусов возьму рекомендации производителя. Смоделирую поведение сабов с учётом заявленных и фактических параметров Тиля-Смолла. Влияние салона, как всегда, учитываю по усреднённой характеристике Тома Ньюзена.

Параметры самих корпусов привожу на графиках (если что, можете запилить аналогичные самостоятельно). Виденные мной корпуса 8-дюймовых сабов на самом деле имели щелевые порты, но для удобства привожу эквивалентные размеры круглых (уж пересчитать круг в прямоугольник с той же площадью, надеюсь, будет несложно – задачка из начального школьного курса геометрии).

Прокомментирую результаты. Разбег в параметрах динамиков не такой уж и критичный, так что поведение реальных сабов в корпусах (красные графики) мало отличается от задуманного (синие графики). А задумка, судя по всему, – получить как можно большее акустическое усиление.

В самом деле, если вернуться к измеренным параметрам, то чувствительности у самих динамиков (обращу внимание, выше приведены опорные значения) вроде бы средние. В рекомендованных же корпусах к опорным значениям чувствительности щедро накидывается децибел, чувствительность готовых сабов (да ещё и в салоне, а не на открытом пространстве) сильно повышается, и даже у 8-дюймовых малышей уходит за 90 дБ – это очень даже немало.

Иными словами, даже с усилителями невысокой мощности получается много баса. Собственно, что и требуется для недорогих сабов. И те же Poseidon действительно можно спокойно подключать к встроенным усилителям одноимённых головных устройств.

КОРОТКО ПО ДЕЛУ. ВОПРОСЫ ВЫБОРА

Для каких задач выбирать? Когда нужно много баса при минимальных затратах. Причём есть возможность даже с корпусами не заморачиваться, а приобрести готовый, рассчитанный под конкретную модель. Хотя, если решите сами напилить – все объёмы корпусов (чистые, т. е. без учёта объёма порта) и размеры портов приведены на графиках чуть выше.

Выбор калибра: сколько дюймов? Тут выбор зависит от желаемого характера саунда. 8 и 10 дюймов – если хотите получить тактильность басовых ударов, задающих ритм. Хорошо подойдут для электроники, начиная от лёгкой EDM и до жёсткого trance. Для придания основательности популярной музыке я бы тоже выбрал эти калибры. Размер 12 дюймов – если в приоритете глубина баса – хип-хоп, рэп, ну и, опять же, популярная музыка.

Выбор серии: Kraken или Poseidon? А вот тут лучше исходить из того, к чему саб будет подключаться – по характеру баса модели одного калибра в обеих сериях очень близки. Kraken (с импедансом 4 Ом) выбираем к басовым моноблокам или 2-канальными усилителям в мостовом включении. А сабы Poseidon (4+4 Ом) – к моноблокам (катушки соединяем параллельно в 2 Ом), отдельным 2-канальникам (катушки последовательно в 8 Ом и в мост или каждую катушку на свой канал) или головным устройствам Poseidon (тоже каждый канал на свою катушку).

Совет по настройке. Фазоинверторный корпус сабвуфера – штука неоднозначная, он хоть и добавляет отдачи, но ниже частоты настройки порта динамик легко уходит «в разнос», ведь его ход уже не сдерживается воздушным подпором. Поэтому для повышения перегрузочной способности (проще говоря, чтобы не «размотать» динамик инфрабасом) желательно выбирать моноблоки, у которых есть фильтр Subsonic (ограничивает самые нижние неинформативные частоты). К слову, при построении системы с упомянутыми ГУ серии Poseidon (Prology PRM-100 и Prology PRM-120), этот вопрос уже учтён и решён – там можно резать сигнал в сабовом канале сверху и снизу с крутизной до 24 дБ/октава – то, что надо.
